Məhsul təsviri

Yüksək PF 24V 400w Sabit Gərginlikli Led sürücü

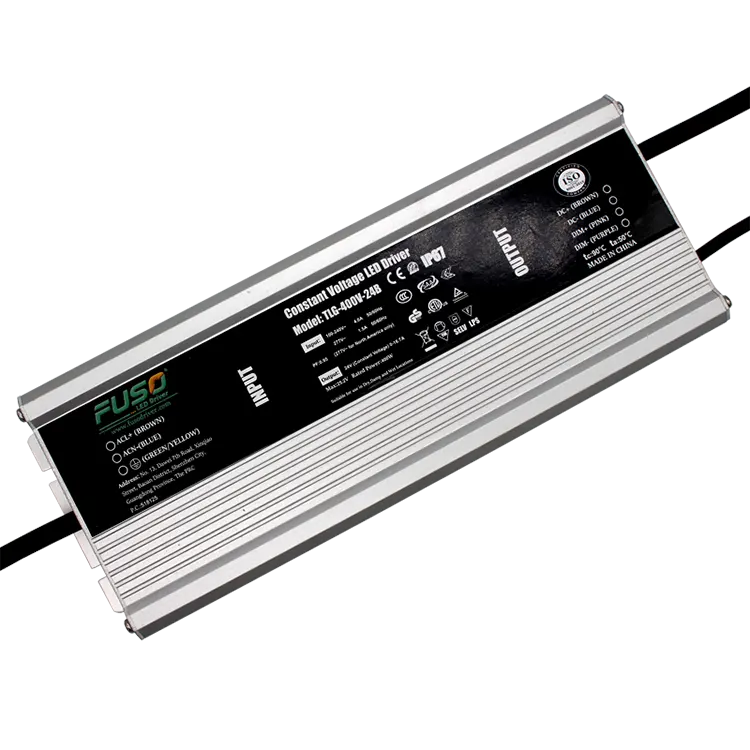

FUSO TLG-400V-B, müxtəlif tətbiqlərin tələblərini ödəmək üçün nəzərdə tutulmuş, möhkəm 400 vatt çıxışa malik yüksək performanslı sabit gərginlikli enerji təchizatı qurğusudur. Bu IP67 reytinqli enerji təchizatı toz və suya qarşı üstün qoruma təqdim edərək onu həm daxili, həm də açıq havada sərt mühitlərdə istifadəyə uyğun edir. TLG-400V-B müxtəlif enerji sistemləri ilə uyğunluğu təmin edən 100-305V geniş giriş gərginliyi diapazonunu yerləşdirir. Bu qurğunu fərqləndirən onun 12V, 24V, 36V, 42V, 48V, 54V və 60V daxil olmaqla, lakin bununla məhdudlaşmayaraq, müştəri tələblərinə uyğun olaraq fərdiləşdirilə bilən sabit çıxış gərginliyini təmin etmək qabiliyyətidir. Bu çeviklik TLG-400V-B-ni sənaye avtomatlaşdırmasından tutmuş xarici işıqlandırma sistemlərinə qədər geniş tətbiqlərə uyğunlaşdırmağa imkan verir. Bölmənin Həddindən artıq cərəyandan qorunma (OCP), Qısa Qapanmadan Mühafizə (SCP) və Həddindən artıq Temperaturdan Mühafizə (OTP) kimi inkişaf etmiş qoruma xüsusiyyətləri qoşulmuş avadanlığı qoruyur və cihazın ömrünü artırır. TLG-400V-B yüksək səmərəliliyi və etibarlılığı ilə müxtəlif yük şəraitində optimal performans təmin etmək üçün hazırlanmışdır və bu, çətin şərtlərdə ardıcıl və səmərəli enerji mənbəyi tələb edən tətbiqlər üçün etibarlı seçimdir.

Yüksək PF 24V 400w Sabit Gərginlikli Led sürücüsünün Məhsulun Təqdimatı

FUSO TLG-400V-B, müstəsna performans və etibarlılıq təmin edən möhkəm 400 Vt enerji təchizatı blokudur. Bu model müxtəlif enerji sistemləri ilə uyğunluğu təmin edən 100-305V geniş giriş gərginliyi diapazonunu yerləşdirir. O, 12V və 24V sabit çıxış gərginliklərini təmin edir və xüsusi müştəri ehtiyaclarına uyğun olaraq fərdiləşdirmək üçün çeviklik verir.

TLG-400V-B, beynəlxalq təhlükəsizlik və ətraf mühit standartlarına sadiqliyini vurğulayan CE, RoHS, TUV, UL, ETL, GS, CCC, SAA, PSE, FCC və CCC daxil olmaqla bir sıra sertifikatlara sahib olmaqla dünya səviyyəsində tanınır. FUSO, ISO 9001:2005 keyfiyyət idarəetmə sistemi ilə hər bir məhsulun ən yüksək keyfiyyət standartlarına uyğun istehsal edilməsini təmin edir. 18 illik istehsal və dizayn təcrübəsi ilə şirkət bu sahədə öz təcrübəsini artırmışdır.

Bu enerji təchizatı bloku LED yer işıqları, LED proyektorlar, LED büzməli işıqlar, divar yuyucuları, çevik LED zolaqlar, landşaft işıqlandırması və proyektorlar daxil olmaqla müxtəlif tətbiqlər üçün idealdır. TLG-400V-B-nin çox yönlü olması və uyğunlaşma qabiliyyəti onu işıqlandırma ehtiyacları üçün etibarlı enerji təchizatı həlli axtaran peşəkarlar üçün üstünlük təşkil edir.

High PF 24V 80w Constant Voltage Led driver

Yüksək PF 24V 400w Sabit Gərginlikli Led sürücüsünün Məhsul Parametri (Spesifikasiyası)

SPESİFİKASİYA

MODEL

TLG-400V-12B

TLG-400V-24B

TLG-400V-36B

TLG-400V-42B

TLG-400V-54B

GİRİŞ

Gərginlik diapazonu

100-305VAC

Tezlik diapazonu

47-63Hz

Güc faktoru

PF≥0,98/100VAC, PF≥0,95/220VAC, PF≥0,92/277VAC @tam yük

Səmərəlilik

85.00%

87.00%

88.00%

90.00%

91.00%

AC cərəyanı

3.48A/ 115VAC / 1.74A/230VAC / 1.45A/277VAC

Tələsik cərəyan

25Amax.@Tam Yük,230VAC,Soyuq Başlanğıc

Circuit Breaker

2 ədəd (B tipli elektrik açarı) / 3 ədəd (C tipi elektrik açarı) 230VAC

Sızma cərəyanı

<1mA / 277VAC

ÇIXIŞ

DC gərginliyi

12VDC

24VDC

36VDC

42VDC

54VDC

Çıxış nominal cərəyan

8-12VA

14.4-24VA

21.6-36VA

25.2-42A

32.4-54A

Nominal güc

400W

Dalğalanma və səs-küy

120mVp-p

150mVp-p

200mVp-p

300mVp-p

Gərginlik tənzimləmə diapazonu

10.5-14V

22-27V

33-40V

40-46V

49-58V

Cari tənzimləmə diapazonu

1,5-2,5A

0,75-1,25A

0,5-0,84A

0,4-0,72A

0,3-0,56A

Gərginlik dəqiqliyi

2,0%

1,0%

Xətti tənzimləmə dərəcəsi

1,0%

Yük tənzimləmə nisbəti

1,5%

Başlayın, qalxma vaxtı

800ms,80ms/115VAC，500ms,50ms/230VAC@tam yük

Saxlama vaxtı (tip.)

30ms/115VAC, 230VAC

MÜDAFİƏ

Həddindən artıq cərəyan

95-110%, sabit cərəyan həddi, anormal yük şəraitindən sonra avtomatik bərpa

Həddindən artıq gərginlikdən qorunma

16-18V

28-35V

41-49V

48-58V

59-68V

Çıxış gərginliyini söndürün, bərpanı yenidən başladın

Qısaqapanma Mühafizəsi

Anormal yük vəziyyəti aradan qaldırıldıqdan sonra avtomatik olaraq bərpa oluna bilən hıçqırıq rejimi

Həddindən artıq temperatur

Çıxış gərginliyini söndürün, bərpanı yenidən başladın

ENVIRO
NMENT

İş Temp

Tcase = -40℃…+70℃

Maks. Case Temp

Tcase = +90 ℃

İşləyən Rütubət

20-95% RH, Kondensasiya yoxdur

Saxlama Temp

-40...+80℃, 10...95% RH,Kondensasiya yoxdur

Vibrasiya

10-500Hz, 2G10 dəq./1 dövr, 60 dəq. hər uzunluqX, Y, Zaks

TƏHLÜKƏSİZLİK &
EMC

Təhlükəsizlik Standartları

UL8750(tip”TL”)，CSA C22.2 No. 250.0-08，BS EN/EN/AS/NZS 61347-1 uyğun olaraq,
BS EN/EN/AS/NZS 61347-2-13，müstəqil，GB19510.1，GB19510.14，
EAC TPTC 004，KC61347-1，IP67

Dözümlü Gərginlik

I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC

İzolyasiya empedansı

I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH

Elektromaqnit
Uyğunluq

BS EN/EN55015, BS EN/EN61000-3-2 C Sinfinə uyğundur (@Yük>60%) ;
BS EN/EN61000-3-3,GB/T 17743, GB17625.1, EAC TPTC 020

Elektromaqnit uyğunluğu
toxunulmazlıq

BS EN/EN61000-4-2,3,4,5,6,8,11 uyğunluq; BS EN/EN61547, Yüngül sənaye standartları
(Daşıma müqaviməti: teldən yerə 4KV, Xətdən xəttə: 2KV), EAC TPTC 020

BAŞQALARI

MTBF

>3000K saat. MIL-HDBK-217F (25℃)

Ölçü

(L) 255 mm*(W) 90 mm*(H) 45 mm

QEYD

1: Lütfən, "LED Modulunu İdarəetmə Metoduna" baxın.
2: Dalğalanma və səs-küyün ölçülməsi üsulu: 12 "bükülmüş cütdən istifadə edin və terminallar 0,1 uf və 47 uf kondansatörlərlə paralel bağlanmalı və 20 MHZ bant genişliyində ölçün.
3: B tipi yalnız tənzimlənə bilər (daxili potensial tənzimlənməsi vasitəsilə).
4: Dəqiqlik: quraşdırma xətası, xətti tənzimləmə dərəcəsi və yükün tənzimlənməsi dərəcəsi daxil olmaqla.
5: Başqa cür göstərilməyibsə, bütün spesifikasiyalar 230VAC giriş, nominal yük və 25 °C ətraf mühit temperaturunda ölçülür.
6: Enerji təchizatı terminal avadanlığı ilə birlikdə istifadə olunan komponent kimi qəbul edilir. EMC-yə bütün cihaz təsir etdiyi üçün terminal avadanlığı istehsalçısı bütün cihazın EMC-ni yenidən təsdiq etməlidir.

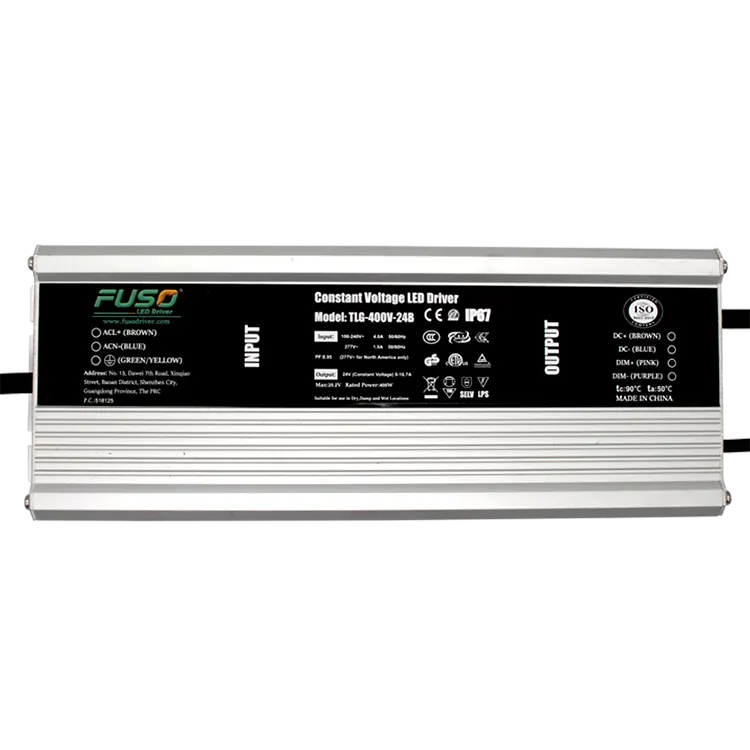

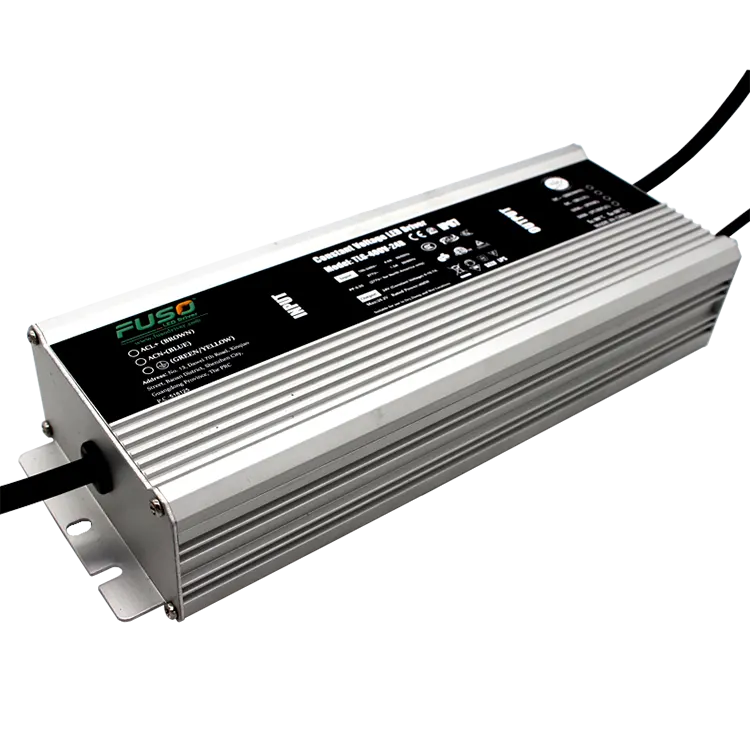

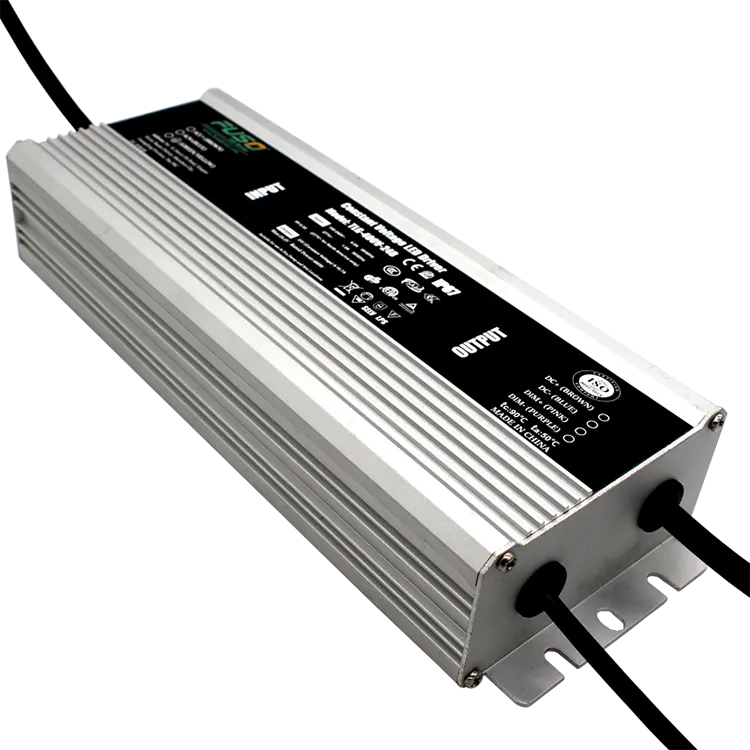

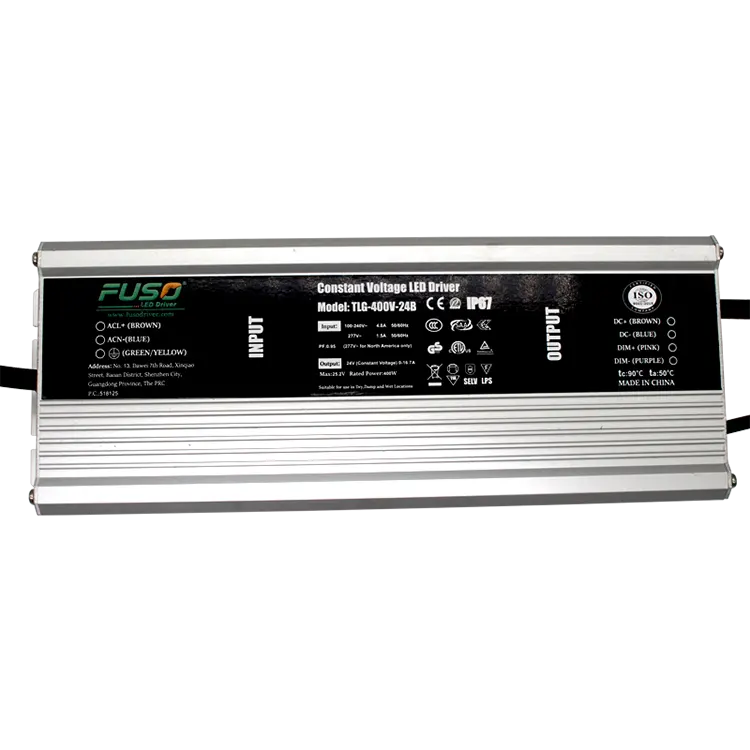

Yüksək PF 24V 400w Sabit Gərginlikli Led sürücüsünün Məhsul Təfərrüatları

Size of 12v 80w constant voltage led driver

Equipment & instruments

Production Process

Yüksək PF 24V 400w Sabit Gərginlikli Led sürücüsünün Məhsul Tətbiqləri

high PF 12v 80w Constant Voltage Led Driver Applications

Məhsulun qablaşdırılması və çatdırılması

Yüksək PF 24V 400w Sabit Gərginlikli LED sürücüsü güclü qablaşdırma dizaynına malikdir, daşıma zamanı köhnəlməyəcək və qırılmayacaq, bu da məhsulun təhlükəsiz şəkildə əlinizə çatmasını təmin edə bilər.

Container Loading&Shipment

Quraşdırma tədbirləri:

1. Quraşdırma üçün düzgün giriş gərginliyi diapazonuna əməl edin;

2. AC giriş xətti, DC çıxış xətti, DIM siqnal xəttinin düzgün qoşulduğundan əmin olun.

Tez-tez verilən suallar

1. Siz fabrik və ya ticarət şirkətisiniz?
Biz bir fabrikik, ODM və OEM xidmətləri təqdim edirik.
2. Əsas məhsul xəttiniz nədir?
Biz əsasən sabit cərəyan led sürücüsü, sabit gərginlikli led sürücüsü və sönük led sürücüsü istehsal edirik

3. Müstəqil tədqiqat və inkişaf etdirmə qabiliyyətiniz varmı?
Mühəndislik departamentimizin əsas üzvləri LED sahəsində 12-18 ildir, daha peşəkar və etibarlı məsləhətlər və həllər verə bilər və məhsullarımızı rəqabətədavamlı etmək üçün Ar-Ge qabiliyyətimiz var. Biz həmçinin mütəmadi olaraq müştəri rəyləri, məhsulların təkmilləşdirilməsi və yeni məhsul tələbləri toplayırıq. Biz həmçinin hər ay yeni məhsul təqdimatları keçiririk.
4. Hansı sertifikatlarınız var?
UL, ENEC, TUV, CE, RoHS, CB, SAA, KC, PSE, BIS və CCC sertifikatları və s.
5. İstehsal gücünüz nədir?
Ayda 50000-10000 ədəd
6. Zəmanət nədir?
Məhsullarımızın əksəriyyətinə 5 il zəmanət verilir.
7. Çatdırılma müddəti necədir?
Nümunə üçün çatdırılma müddəti: Nümunə tələbinizi və nümunələrin ödənişini aldıqdan sonra 3-5 gün.
Kütləvi istehsal üçün çatdırılma müddəti: alıcının əmanətini aldıqdan sonra sifariş təsdiqləndikdən sonra 10-18 gün
8. Qüsurları necə idarə edirsiniz?
Zəmanət müddəti ərzində qüsurların 1/1 hissəsinin dəyişdirilməsi.
9. Paket və Məhsul dizaynı haqqında necə?
Zavodun orijinal qutusuna, neytral lazer və etiketli məhsulun orijinal dizaynına, ixrac karton üçün orijinal paketə əsaslanır. Əgər məhsul və ya qablaşdırmada markanıza ehtiyacınız varsa, zəhmət olmasa bizə bildirin, biz bunu sizin üçün edə bilərik.
